鸠尾槽精密测角滑台MXG-CS

鸠尾槽精密测角滑台MXG-CS

型号规格:鸠尾槽精密测角滑台MXG-CS
主体材料:铜合金
分享 |
产品描述

α轴精密测角滑台
单轨-α轴
床台模式 : α&β轴
台面尺寸 : 40、50、60、90 (mm)
行程 : ±80~±200
★ 轨道方式为鸠尾槽式。
★ 使用蜗杆+蜗轮传动,透过齿轮转动传导。
★ 材质-铜合金
注:请使用半圆头螺丝
型号 台面尺寸 (mm) 移动行程 (mm) 旋转中心高度 H 最小读取量 把手旋转一圈的移动量(mm) 荷重 (kgf) 本体重量(kg)
MXG4-25CS 40x40 ±20° 25 0.1°/刻度  2.2° 3  0.18
MXG4-40CS 40x40 ±15° 60 0.1°/刻度  1.89° 3 0.24
MXG4-60CS 40x40 ±10° 40 0.1°/刻度  1.33° 3 0.24
MXG5-50CS 50x50 ±10° 50 0.1°/刻度  1.55° 3  0.36
MXG5-68CS 50x50 ±10° 68 0.1°/刻度  1.2° 3 0.36
MXG5-86CS 50x50 ±8° 86 0.1°/刻度  0.97° 3 0.36
MXG6-35CS 60x60 ±25° 35 0.1°/刻度  2.0° 6 0.69
MXG6-60CS 60x60 ±20° 60 0.1°/刻度  1.3° 6 0.55
MXG6-80CS 60x60 ±15° 80 0.1°/刻度  1.0° 6 0.55
型号 台面尺寸 (mm) 移动行程 (mm) 旋转中心高度 H 最小读取量 分厘卡最小读取量 荷重 (kgf) 本体重量(kg)
MXG9-100CS 90x90 ±12 100 0.1°/刻度  92° 7.5  1.9

轨道特性说明
轨道方式 特性说明 产品应用 移动精度 耐荷重 刚性
交叉滚柱导引 移动的滑轨是两个V型沟滑槽经热处理硬化后,施行高精度成型研磨加工,与转动滚柱轴承构成,轴承相连,以90度的角度轮流移动,达到高平行度及高平面度使用需求。在构造上,V型构槽和交叉滚柱,因为是用线接触方式传动,因此可得到高精度的移动,及耐荷重的表现。 此产品可应用在高精度、重荷重的精密移动装置、光学实验之精密量测、精密微调最适合、各种生产机械,检查装置,精密定位,定量移动等等。
线









滑轨与本体是一体的,哥德式弧型构槽施行高精度成型研磨加工,达到高平行度及高平面度。哥德式弧形构槽在本体的上、下滑轨面,各由双孤槽构成,单槽移动的钢球是二点接触的架构,双弧槽总共四个接触点,构成坚固的滑轨结构。因SUS-STAGE的滑轨,是将钢球组装导引进弧形沟槽而成的,在组装上减少传统的调整与校正所需要的工时,亦不需要调整螺丝,可除去因螺丝鬆动所导致的精度维修问题和工时。 此产品应用在高精度,中荷重的精密定位装置,生产设计整合系统,光学实验,精密传送,精密微调的机构设计应用。
鸠尾槽式平台-齿轮齿条 此产品应用在光学仪器装置、测定器、检查装置、半导体製造装置、试验机、显微镜、搬运机、加工机、医疗机器、印刷机及其它。


(主要材料:低镉黄铜或铝合金)备有适合以装入模式安装的小型、粗微动、大型等多款型号。驱动调整模式为齿轮齿条。适用于使用频率较高,需要快速移动与较大行程的情况。
  螺牙驱动平台
(主要材料:低镉黄铜备有便携式的标准型和适合内置模式安装的滑块型。驱动调整模式为螺杆模式。适用于使用频率较低,进行微小调整的场合。
藉由左右2边之圆棒来辅助中间的传动机构,进行滑台之运作,传动机构如下: 此产品应用于治具、摄影机、感应器、喷嘴、输送带导料槽宽等不需高精度调整的微调上。
进给螺丝式
利用螺丝的推压来移动平台,另一端搭配弹簧回推特性抑制间隙产生。适用于承载轻量物品、精密进给时使用。
螺牙式
  藉由螺牙穿过平台来移动滑台,作为Z轴使用时,滑台会配合螺丝进给移动,相较于进给螺丝搭配弹簧传动,耐荷重较佳。

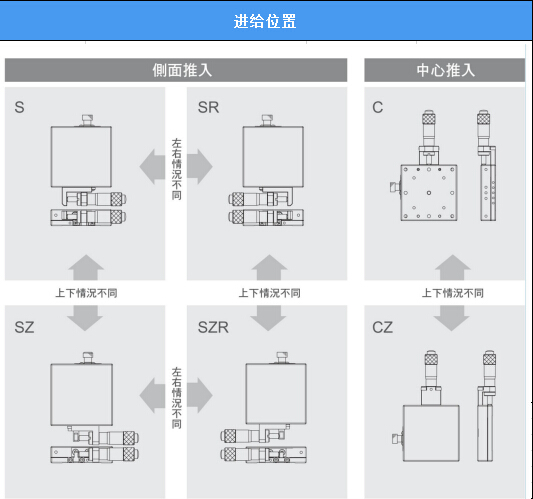

滑台主要进给方式
主要进给方式 特性 把手旋转一圈的移动量 适用之导引装置
齿轨与齿轮 ● 适合快速大量进给的情况。 17~20 mm ● 鸠尾槽
● 不适合做精密定位。
进给螺丝 利用精密螺纹之螺距,进行简易精密移动的情况。 0.25~1 mm ● 鸠尾槽
● 由于比分厘卡测头更便宜,被利用于多样产品上。 ● 交叉滚柱
  ● 线性滚珠
分厘卡测头 ● 一般精度读取单位以0.01mm,适合做精密调整。 0.5 mm ● 鸠尾槽
● 交叉滚柱
● 线性滚珠
粗微动分厘卡测头 ● 可分为粗动(一般进给)和微动(微量进给)使用。 粗调:0.5 mm ● 交叉滚柱
● 此为特殊进给装置,成本较高。 微调:0.025mm ● 线性滚珠
● 以差动构造,细微传送。
